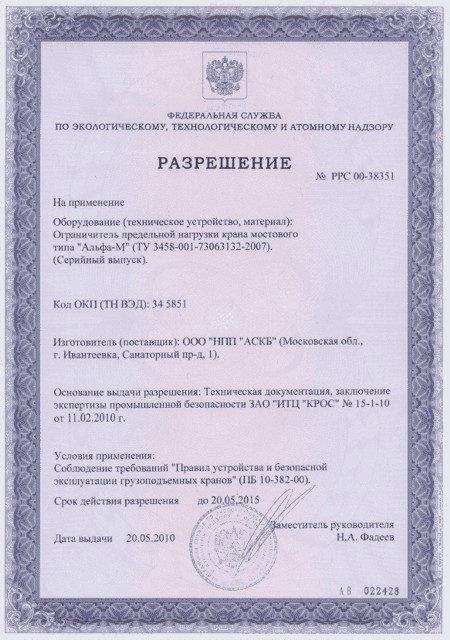

Разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору № РРС-00-38351 действительно до 20.05.2015г.
Назначение
Прибор предназначен для установки на краны мостового типа, эксплуатирующиеся на открытом воздухе и в закрытых помещениях, с целью предотвращения перегрузки любой из грузоподъемных лебедок и всего крана, а также для регистрации параметров работы крана, с помощью встроенного регистратора параметров (РП) в течение всего срока его службы.
Ограничитель имеет следующие модификации:
ОПН АЛЬФА-М-00 – |
для установки на краны мостового типа имеющие одну грузовую лебедку; |
ОПН АЛЬФА-М-01 – |
для установки на краны мостового типа имеющие две грузовые лебедки; |
ОПН АЛЬФА-М-02 – |
для установки на краны мостового типа имеющие три грузовые лебедки. |
Состав:
Бортовой микропроцессорный контроллер со встроенным регистратором параметров, тензопреобразователи, блок зажимов, силоизмерительные датчики, прибор считывания и ключи доступа.
Отличительные особенности:
- простота привязки к любому виду крана, благодаря оригинальным конструкциям силоизмерительных датчиков (при монтаже не требуется механическая доработка и нет сварочных работ)
Возможна поставка следующих типов силоизмерительных датчиков:
а) |
типа «ПОД ОПОРУ» |
- |
устанавливается под опору грузового барабана |
б) |
типа «НА КАНАТ» |
- |
устанавливается на неподвижную ветвь каната |
в) |
типа «ПОД ОСЬ» |
- |
устанавливается под ось уравнительного блока |
г) |
типа «КОЛЬЦО» |
- |
устанавливается в опору грузового барабана |
г) |
типа «ОСЬ» |
- |
устанавливается взамен штатной оси грузового полиспаста |
Выбор количества и типа датчиков зависит от пожеланий заказчика и конструкции конкретного крана.
Максимальное количество датчиков для любой модификации равно 8.
- цифровая индикация обеспечивающая удобство настройки прибора, а также отображение масс поднятых грузов и степени загрузки каждой ГП лебедки и всего крана, при его работе;
- компактность – в кабине крановщика устанавливается только один блок БМК, который содержит встроенный блок питания с исполнительными реле;
- простота наладки на кране:
- нормировка ограничителя может быть проведена любым грузом известной массы, в пределах 0,5-1 Qном (т.е. не обязательно применение номинального груза)
- для настройки прибора не нужно приобретать дополнительное сервисное оборудование (нормировщик, отладчик)
- высокая помехозащищенность за счет цифровой передачи данных между блоками;
- гибкая система настроек позволяющая адаптировать прибор к любым особенностям работы конкретного крана;
- регистратор параметров полностью соответствующий требованиям РД 10-399-01, рекомендациям РД СМА-001-03, 399-05 ИТТ и обеспечивающий:
- ввод, регистрацию, накопление и хранение идентификационной, оперативной и долговременной информации о работе крана;
- представление оперативной и долговременной информации в табличном и графическом виде (графики, гистограммы);
- автоматическое формирование и печать протоколов (результатов регистрации)
- наличие встроенной системы диагностики и контроля состояния составных частей ограничителя
С комплектом поставки прибора вы можете ознакомиться Здесь
Основные технические характеристики
|
